鋼筋混凝土排水管(RCP)
執行標準:國標GB/T 11836一2009。
適用范圍:
產品按外壓荷載分I、Ⅱ、Ⅲ級管,可滿足雨水、污水、引水及農田排灌等重力流管道的需求。
產品特性:
1. 鋼筋骨架采用國內先進的自動滾焊機直接滾焊成型,強度高,剛性好,標準,牢固。
2. 接頭采用滑動式橡膠圈,密封可靠,不滲漏,不污染地下水土資源,保護環境。
3. 有轉角,抗震能力強,運行可靠。
4. 插口有橡膠圈槽,施工安裝方便,快捷。
產品質量穩定、內在性能好、生產效率高
立式芯模振動制管,幾何尺寸準確,基本尺寸偏差小。外觀質量好,從根本上解決了其它工藝承口制作難度大,修補多,效果差的弊病。
工藝先進,振動參數可調,使用水灰比低的干硬性砼振動更充分,更均勻,砼強度更高,可以滿足各種工程的需要。管子外壓荷載和內水壓力指標均超過國家標準。
設備儀表精良自動化程度高
立式芯模振動制管生產線液壓和電器系統均引進國外著名公司的產品。生產效率、自動化程度高,每種規格管子只需一套內、外模具,可以連續周轉使用。節省大量的時間和人力。
節能環保
立式芯模振動制管工藝與其它制管工藝相比,在節能和環保方面具有明顯的優勢,整機能耗降低30%,生產過程中不產生廢漿、廢渣、環保效果顯著提高。

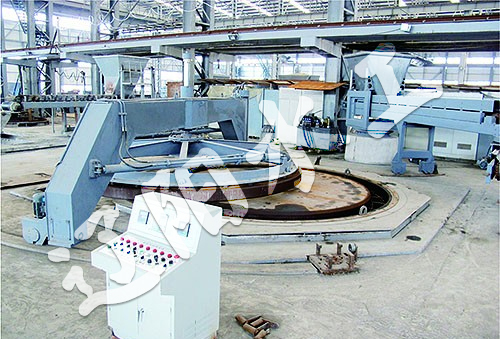

立式芯模振動鋼筋混凝土排水管工藝
為了加快排水管產品升級換代,滿足市場需要,2006年我公司率先采用丹麥佩特哈博公司技術建立并投產兩條立式芯模振動鋼筋混凝土排水管生產線。該生產線可以生產Φ1100mm一3500mm各種規格,不同接口形式的I一Ⅲ級排水管和頂管。該生產線的建成填補了東北及內蒙古地區水泥制管行業的空白。
立式芯模振動制管工藝與傳統“離心”、“懸輥”、“普通振動”制管工藝相比具有明顯的優點。
鋼筋混凝土排水管柔性接頭企口、內襯PVC管,外壓荷載和內水壓力檢驗指標
管子規格 內徑×壁厚×有效長度 | I級管 | II級管 | III級管 | ||||||
裂縫 | 破壞 荷載 | 內水 壓力 | 裂縫 荷載 | 破壞 荷載 | 內水 壓力 | 裂縫 荷載 | 破壞 荷載 | 內水 壓力 | |
KN/m | KN/m | Mpa | KN/m | KN/m | Mpa | KN/m | KN/m | Mpa | |
¢1350×160×2500 | 55 | 83 | 0.06 | 90 | 135 | 0.10 | 122 | 183 | 0.10 |
¢1400×160×2500 | 57 | 86 | 93 | 140 | 126 | 189 | |||
¢1500×165×2500 | 60 | 90 | 99 | 150 | 135 | 203 | |||
¢1500×165×2400 | 60 | 90 | 99 | 150 | 135 | 203 | |||
¢1600×165×2500 | 64 | 96 | 106 | 159 | 144 | 216 | |||
¢1600×160×2400 | 64 | 96 | 106 | 159 | 144 | 216 | |||
¢1650×165×2400 | 66 | 99 | 110 | 170 | 148 | 222 | |||
¢1800×180×2000 | 72 | 110 | 120 | 180 | 162 | 243 | |||
¢1800×180×2500 | 72 | 110 | 120 | 180 | 162 | 243 | |||
¢2000×200×2500 | 80 | 120 | 134 | 200 | 181 | 272 | |||
¢2200×220×2500 | 84 | 130 | 145 | 220 | 199 | 299 | |||
¢2400×230×2500 | 90 | 140 | 152 | 230 | 217 | 326 | |||
¢2600×235×2500 | 104 | 156 | 172 | 260 | 235 | 353 | |||
¢2800×255×2500 | 112 | 168 | 185 | 280 | 154 | 381 | |||
¢3000×275×2500 | 120 | 180 | 198 | 300 | 273 | 410 | |||
¢3200×290×2500 | 128 | 192 | 211 | 317 | 292 | 438 | |||
¢3500×320×2500 | 140 | 210 | 231 | 347 | 321 | 482 |
承插口鋼筋混凝土排水管、內襯PVC管,外壓荷載和內水壓力檢驗指標
管子規格 內徑×壁厚×有效長度 | I級管 | II級管 | III級管 | ||||||
裂縫 荷載 | 破壞 荷載 | 內水 壓力 | 裂縫 荷載 | 破壞 荷載 | 內水 壓力 | 裂縫 荷載 | 破壞 荷載 | 內水 壓力 | |
KN/m | KN/m | Mpa | KN/m | KN/m | Mpa | KN/m | KN/m | Mpa | |
¢300×30×2400 | 15 | 23 | 0.06 | 19 | 29 | 0.10 | 27 | 41 | 0.10 |
¢300×40×2400 | 15 | 23 | 19 | 29 | 27 | 41 | |||
¢400×40×2400 | 17 | 26 | 27 | 41 | 35 | 53 | |||
¢500×50×2400 | 21 | 32 | 32 | 48 | 44 | 68 | |||
¢600×60×5000 | 25 | 38 | 40 | 60 | 53 | 80 | |||
¢700×70×5000 | 28 | 42 | 47 | 71 | 62 | 83 | |||
¢800×80×5000 | 33 | 50 | 54 | 81 | 71 | 107 | |||
¢900×90×5000 | 37 | 56 | 61 | 92 | 80 | 120 | |||
¢1000×100×5000 | 40 | 60 | 69 | 100 | 89 | 134 | |||
¢1100×110×5000 | 44 | 66 | 74 | 110 | 98 | 147 | |||
¢1200×120×5000 | 48 | 72 | 81 | 120 | 107 | 161 | |||
¢1200×120×2400 | 48 | 72 | 81 | 120 | 107 | 161 | |||
¢1350×135×2400 | 55 | 83 | 90 | 135 | 122 | 183 | |||
¢1350×135×5000 | 55 | 83 | 90 | 135 | 122 | 183 | |||
¢1400×140×5000 | 57 | 86 | 93 | 140 | 126 | 189 | |||
¢1400×140×2400 | 57 | 86 | 93 | 140 | 126 | 189 | |||
¢1500×150×2400 | 60 | 90 | 99 | 150 | 135 | 203 | |||
¢1500×140×5000 | 60 | 90 | 99 | 150 | 135 | 203 | |||
¢1500×150×2500 | 60 | 90 | 99 | 150 | 135 | 203 | |||
¢1600×160×2500 | 64 | 96 | 106 | 159 | 144 | 216 | |||
¢1800×180×2500 | 72 | 110 | 120 | 180 | 162 | 243 | |||
¢2000×200×2500 | 80 | 120 | 134 | 200 | 181 | 272 |
